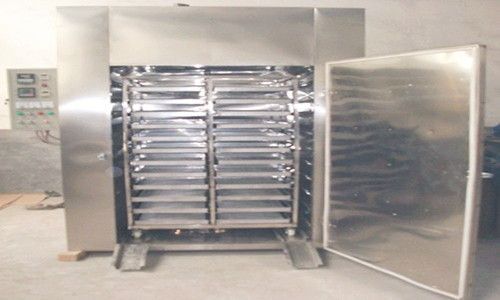

金龍香菇烘干機特點：
1、大部分熱風在箱內循環，熱效率高。節約能源。
2、金龍香菇烘干機利用強制通風作用，箱內設有可調式分風板，物料干燥均勻，熱源可采用蒸汽、熱水、電、遠紅外，選擇廣泛。
3、整機噪音小，運轉平衡，溫度自控，安裝維持方便。
4、適用范圍廣，可干燥各種物料，是通用干燥設備。
金龍香菇烘干機工作原理：
該機通過加熱器加熱，大量熱風在箱內進行了熱風循環，經過不斷新風補充從進風口進入箱體，然后不斷從排濕口排出，這樣增加了傳熱效果，使箱內物料水分逐漸減少。
技術參數：
型號-體積-重量 | 外壁 | 內壁 | 總功率 | 箱體尺寸 | 托盤尺寸及個數 | 軌道車尺寸及數量 |
JL-1.1-20 | 不銹鋼 | 不銹鋼 | 4 | 600x11150x1600 | 640x460x45x8 |
|
JL-2.2-40 | 不銹鋼 | 不銹鋼 | 6 | 1160x1160x1600 | 640x460x45x16 |
|
JL-2.6-60 | 不銹鋼 | 不銹鋼 | 8 | 1160x1160x1900 | 640x460x45x24 |
|
JL-6.8-100 | 不銹鋼 | 不銹鋼 | 10 | 1700x1700x2350 | 640x460x45x48 | 1350x1040x1550 |
JL-8-200 | 彩鋼瓦或鋁板 | 不銹鋼或鋁板 | 12 | 2770x1400x2000 | 640x460x45x104 | 1300x1000x1550x2 |
JL-14-500 | 彩鋼瓦或鋁板 | 不銹鋼或鋁板 | 15 | 3800x1600x2300 | 640x460x45x256 | 1900x1300x1700x2 |
JL-28-1000 | 彩鋼瓦或鋁板 | 不銹鋼或鋁板 | 26 | 7600x1600x1300 | 640x460x45x512 | 1900x1300x1700x4 |
JL-38-1500 | 彩鋼瓦或鋁板 | 不銹鋼或鋁板 | 28 | 5400x3000x2300 | 640x460x45x748 | 1900x1300x1700x6 |
JL-51-2000 | 彩鋼瓦或鋁板 | 不銹鋼或鋁板 | 40 | 7300x3000x2300 | 640x460x45x1024 | 1900x1330x1700x8 |
JL-78-3000 | 彩鋼瓦或鋁板 | 不銹鋼或鋁板 | 60 | 12000x2300x2800 | 640x460x45x1512 | 1940x1860x2200x6 |
JL-107-4000 | 彩鋼瓦或鋁板 | 不銹鋼或鋁板 | 80 | 8500x4500x2800 | 640x460x45x2016 | 1940x1860x2200x8 |
JL-114-5000 | 彩鋼瓦或鋁板 | 不銹鋼或鋁板 | 100 | 12000x6000x2000 | 640x460x45x2520 | 2300x1920x1500x12 |
